Original tools

オリジナルエンドミル

トップページ >
オリジナルエンドミル

和晃のおすすめ切削工具

和晃では自社工場にてオリジナル刃具の開発・製造を行っております。
母材、刃形状、コーティングに至るまで品質にこだわり、高精度・高品質の製品を提供いたします。
刃長や全長、特殊な加工の調整など、ご要望に合わせた製造も承りますので、お気軽にご相談ください。

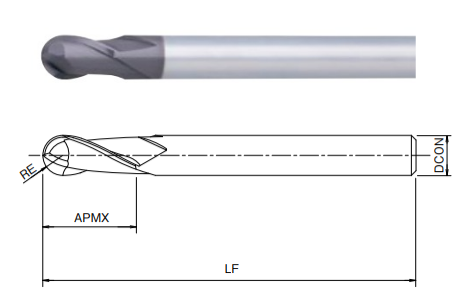

超硬ボール WXスーパーコート 2刃（WXS-W-EBD）

2刃ボールエンドミル。
超耐熱、超硬質の新開発WXスーパーコートを施した高剛性型エンドミル。
一般鋼の高速加工はもちろん、焼入れ鋼の高速高精度加工が可能。
WXS-EBDのOEM商品となります。



型番	全長 LF	刃長 APMX	シャンク径 DCON	価格
WXS-W-EBD R3	90	9	6	1,950円
WXS-W-EBD R4	100	12	8	2,900円
WXS-W-EBD R5	100	15	10	3,650円
WXS-W-EBD R6	110	18	12	5,400円
WXS-W-EBD R8	140	24	16	14,500円
WXS-W-EBD R10	160	30	20	22,500円

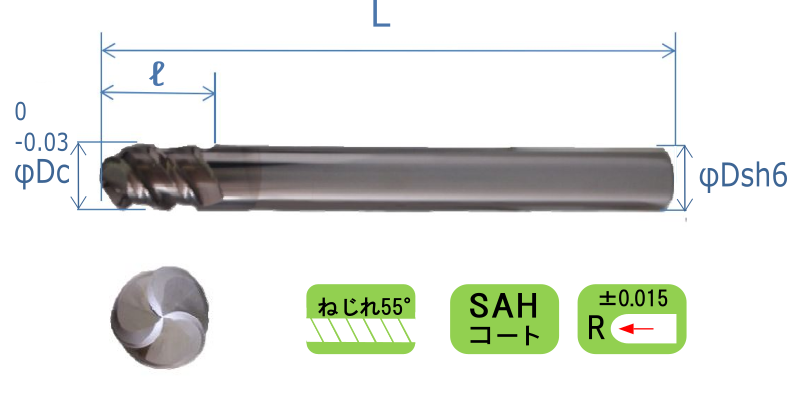

超硬3枚刃ボールエンドミルインテグラル-B3シリーズ

自社工場で製作しているオリジナル商品です。
3枚刃と5枚刃の2種類がございます。
こちらは完全受注生産となりますので、2か月ほど納期がかかります。
予めご了承ください。



型番	R	刃径 φDc	刃長 ℓ	全長 L	シャンク径 φDs	価格
ITG-B3-R3	3	6	10	80	6	8,000円
ITG-B3-R4	4	8	12	80	8	10,000円
ITG-B3-R5	5	10	15	100	10	13,000円
ITG-B3-R6	6	12	18	110	12	17,000円
ITG-B3-R8	8	16	24	150	16	34,000円

INTEGRALシリーズ B3 切削加工条件表

荒加工



被削材	炭素鋼・合金鋼 SS400・SCM440 180～250HB		工具鋼 SKD（生） 25～35HRC		プリハードン鋼 CENA1・NAK80 35～45HRC		焼入れ鋼 SKD61･SKT4 45～55HRC		焼入れ鋼 SKD11・SKH51 55～65HRC
切り込み	ap=0.1D ae=0.3D		ap=0.1D ae=0.3D		ap=0.1D ae=0.3D		ap=0.07D ae=0.21D		ap=0.05D ae=0.15D
刃先R	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
R3	14,040	5,270	12,720	4,780	11,400	4,060	10,200	3,060	8,800	2,000
R4	10,560	5,540	9,600	5,040	8,640	4,310	7,680	3,230	3,720	2,110
R5	8,400	5,540	7,680	5,060	6,840	4,280	6,120	3,230	5,400	2,140
R6	6,960	5,420	6,360	6,360	5,760	4,270	5,040	3,140	4,400	2,080
R8	5,280	5,060	4,800	4,800	4,320	3,940	3,840	2,950	3,360	1,930

仕上げ加工



被削材	炭素鋼・合金鋼 SS400・SCM440 180～250HB		工具鋼 SKD（生） 25～35HRC		プリハードン鋼 CENA1・NAK80 35～45HRC		焼入れ鋼 SKD61･SKT4 45～55HRC		焼入れ鋼 SKD11・SKH51 55～65HRC
切り込み	ap=0.1D ae=0.3D		ap=0.1D ae=0.3D		ap=0.1D ae=0.3D		ap=0.07D ae=0.21D		ap=0.05D ae=0.15D
刃先R	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
R3	19,080	5,000	17,880	4,690	16,560	4,130	13,320	2,800	11,400	1,800
R4	14,280	5,140	13,320	4,800	12,360	4,220	10,080	2,900	8,640	1,870
R5	11,400	5,140	10,680	4,810	9,960	4,260	8,040	2,890	6,840	1,890
R6	9,600	5,180	8,880	4,800	8,280	4,250	6,720	2,900	5,760	1,870
R8	7,200	4,750	6,720	4,440	6,240	3,910	5,040	2,660	4,320	1,720

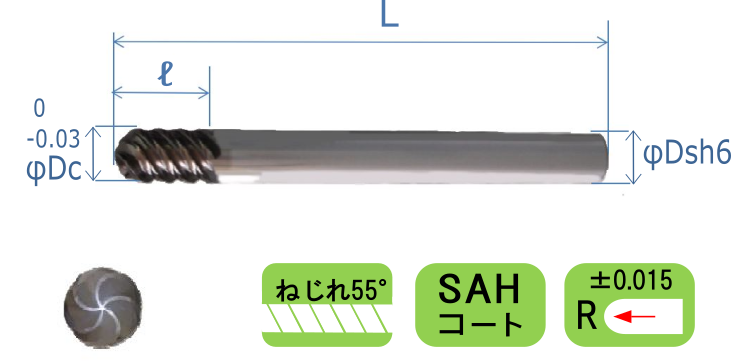

超硬5枚刃ボールエンドミルインテグラル-B5シリーズ

自社工場で製作しているオリジナル商品です。
3枚刃と5枚刃の2種類がございます。
こちらは完全受注生産となりますので、2か月ほど納期がかかります。
予めご了承ください。



型番	R	刃径 φDc	刃長 ℓ	全長 L	シャンク径 φDs	価格
ITG-B5-R3	3	6	10	80	6	9,400円
ITG-B5-R4	4	8	12	80	8	12,400円
ITG-B5-R5	5	10	15	100	10	16,000円
ITG-B5-R6	6	12	18	110	12	20,000円
ITG-B5-R8	8	16	24	150	16	40,000円

INTEGRALシリーズ B5 切削加工条件表

荒加工



被削材	炭素鋼・合金鋼 SS400・SCM440 180～250HB		工具鋼 SKD（生） 25～35HRC		プリハードン鋼 CENA1・NAK80 35～45HRC		焼入れ鋼 SKD61･SKT4 45～55HRC		焼入れ鋼 SKD11・SKH51 55～65HRC
切り込み	ap=0.1D ae=0.3D		ap=0.1D ae=0.3D		ap=0.1D ae=0.3D		ap=0.07D ae=0.21D		ap=0.05D ae=0.15D
刃先R	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
R3	14,040	6,850	12,720	6,210	11,400	5,280	10,200	3,980	8,880	2,600
R4	10,560	7,200	9,600	6,550	8,640	5,600	7,680	4,200	3,720	2,740
R5	8,400	7,200	7,680	6,580	6,840	5,560	6,120	4,200	5,400	2,780
R6	6,960	7,200	6,360	6,450	5,760	5,550	5,040	4,080	4,440	2,700
R8	5,280	6,580	4,800	5,990	4,320	5,120	3,840	3,840	3,840	2,510

仕上げ加工



被削材	炭素鋼・合金鋼 SS400・SCM440 180～250HB		工具鋼 SKD（生） 25～35HRC		プリハードン鋼 CENA1・NAK80 35～45HRC		焼入れ鋼 SKD61･SKT4 45～55HRC		焼入れ鋼 SKD11・SKH51 55～65HRC
切り込み	ap=0.1D ae=0.3D		ap=0.1D ae=0.3D		ap=0.1D ae=0.3D		ap=0.07D ae=0.21D		ap=0.05D ae=0.15D
刃先R	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
R3	14,040	6,850	17,880	6,100	16,560	4,130	13,320	3,640	11,400	2,340
R4	10,560	7,200	13,320	6,240	12,360	4,220	10,080	3,770	8,640	2,430
R5	8,400	7,200	10,680	6,250	9,960	4,260	8,040	3,760	6,840	2,460
R6	6,960	7,200	8,880	6,240	8,280	4,250	6,720	3,770	5,760	2,430
R8	5,280	6,580	6,720	4,440	5,770	3,910	5,040	3,460	4,320	2,240
